Kuinka valita oikeat tekniset tiedot U-pultteille

U-pultit ovat yleisimmin käytettyjä kiinnikkeitä putkien kiinnittämisessä, laitteiden jäykistyksissä ja teräsrakenteiden asennusprojekteissa. Yksinkertaisen rakenteensa ja suuren sopeutumiskykynsä ansiosta niitä käytetään yleisesti putkistoissa, palosuojaputkistoissa, kaasuputkissa ja sähkömekaanisten laitteiden asennuksessa. Varsinaisen rakentamisen ja hankinnan aikana monet kohtaavat usein ongelmia, kuten asennuksen epäonnistumisen, riittämättömän kiristysvoiman, ruostumisen, riittämättömän kantokyvyn sekä irtoamisen tai irtoamisen ajan mittaan väärän spesifikaatiovalinnan vuoksi. Joten kuinka tarkalleen pitäisi valita U-pulttien tekniset tiedot?

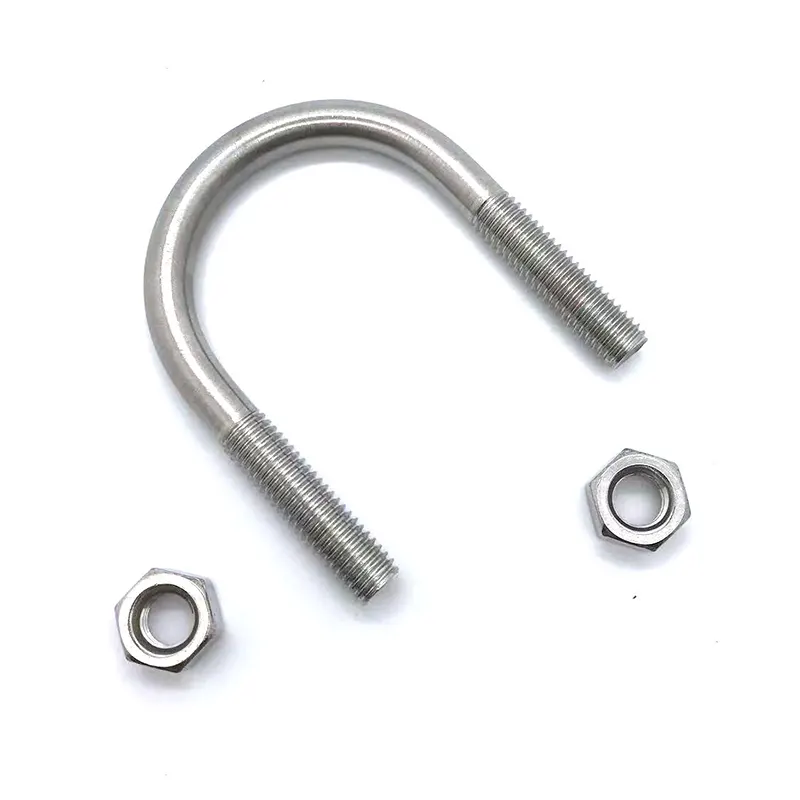

Vakiomerkintämuoto U-pulteille

Yleinen merkintä:U-pultti  putken halkaisija × varren halkaisija × kokonaispituus

Esimerkiksi: U27 M8×100

27: Yhteensopiva teräsputken ulkohalkaisijan 27 mm kanssa

M8: Kierrevarren halkaisija 8 mm

100: U-muotoisen pohjan sisäpituus (ilman mutteria)

Kaikki valintaparametrit perustuvat ensisijaisesti putken ulkohalkaisijaan, varren lujuuteen ja käytettävissä olevaan asennustilaan – ei putken sisähalkaisijaan. Tämä on valinnan perusperiaate.

(I) Yhteensopivan putken ulkohalkaisija

U-pultin sisäleveyden tulee vastata putken ulkohalkaisijaa. Tämä on kriittistä onnistuneen valinnan kannalta ja yleisin virhelähde; valinta ei missään tapauksessa saa perustua putken sisähalkaisijaan. Teknisten putkien standardikokoja varten teollisuus on luonut standardoidun U-pulttijärjestelmän, joka on yhteensopiva useimpien galvanoitujen, hitsattujen ja saumattomien teräsputkien kanssa. Tarkat vastaavuudet näkyvät alla olevassa taulukossa:

Epätyypillisten putkien, kuten PVC-, PE-muoviputkien ja ruostumattomasta teräksestä valmistettujen pyöreiden putkien tapauksessa ei tarvitse viitata putken halkaisijamalleihin; Mittaa vain putken todellinen ulkohalkaisija valitaksesi vastaava U-muotoinen ruuvi. Samalla on kiinnitettävä erityistä huomiota eristettyjen putkien valintamarginaaliin: jos putki kääritään eristekerroksella ja suojakerroksella, putken ulkohalkaisijaan on lisättävä molemmin puolin eristekerroksen yhteispaksuus ennen spesifikaation valintaa; muutoin puristimet voivat olla liian pieniä kiinnittääkseen putken kunnolla.

(II) Ruuvien kierteiden koot

U-pulttien yleiset kierrekoot ovat M6, M8, M10, M12 ja M16. Eri koot vastaavat erilaisia ​​enimmäiskuormituskapasiteettia ja sovelluksia. Sopiva koko on valittava kiinnitettävän esineen painon ja kuormitusolosuhteiden perusteella, jotta vältetään riittämättömästä kantokyvystä aiheutuvat turvallisuusriskit.

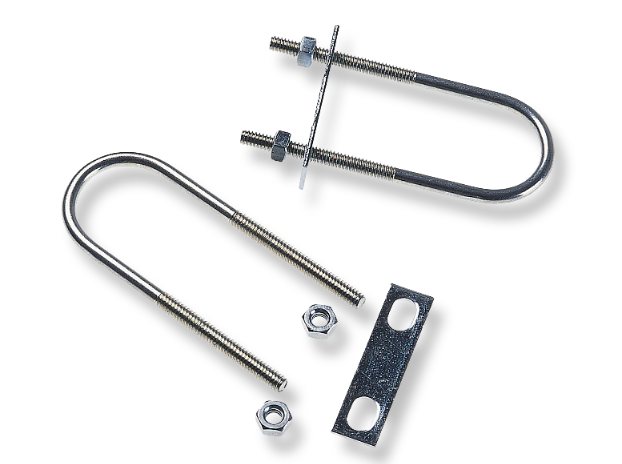

(III) Ruuvin kokonaispituus

U-pultin kokonaispituus määrää suoraan siihen mahtuvan tukilevyn paksuuden ja tarvittavan asennusvälin. Pituuden väärä valinta voi aiheuttaa ongelmia, kuten riittämättömät kierteet mutterin kiinnittymiseen, kiinnittimen epäonnistuminen tai ruuvin liiallinen ulkoneminen. Sopivan kokonaispituuden laskentakaava on: kokonaispituus = putken ulkohalkaisija + tukilevyn paksuus + asennusvälys molemmilla puolilla. Normaalissa rakennuskäytännössä kummallekin puolelle on varattu 20–30 mm:n asennusvara aluslevyille, jousialuslevyille ja muttereille, mikä varmistaa varman kiinnityksen.

Vahvuusluokkien valintaa koskevat tiedot

U-pulttien lujuusluokka on sovitettava asianmukaisesti käyttöolosuhteiden tärinän voimakkuuteen ja kantavuusvaatimuksiin. Tavanomaisille putki- ja lämmityslinjoille sekä staattisille putkien kiinnityksille ilman jatkuvaa tärinää tavanomaiset luokan 4.8 galvanoidut U-pultit riittävät täyttämään käyttövaatimukset; Dynaamisissa kuormitusskenaarioissa – kuten laitteiden tukikannattimissa, täryputkissa ja korkealla sijaitsevissa putkien kiinnityksissä – pulttien lujuudelle ja väsymiskestävyydelle sovelletaan korkeampia vaatimuksia. Luokan 8.8 lujia pultteja on käytettävä vähentämään tehokkaasti pitkäaikaisen tärinän aiheuttamaa kierteen irtoamis- ja murtumisriskiä; Ruostumattomasta teräksestä valmistetut U-pultit tarttuvat alan standardiluokkiin: luokka 304 vastaa arvoa A2-70 ja luokka 316 vastaa arvoa A4-70, joten ne sopivat erilaisiin korroosionkestäviin ja lujiin sovelluksiin.

Yhteenveto

1. Mittaa putken todellinen ulkohalkaisija; jos eristystä on, lisää eristeen paksuus valitaksesi vastaavan U-pultin sisähalkaisijan;

2. Määritä kierteen koko putkilinjan sovelluksen ja kantavuuden perusteella: valitse M8 kevyille kuormille, M10 vakiokuormille ja M12 tai suurempi raskaille kuormille;

3. Mittaa kiinteän tuen teräslevyn paksuus ja laske vakioasennusvara huomioon ottaen yhteensopivien nastojen kokonaispituus;

4. Määritä materiaali- ja pintakäsittely käyttöympäristön perusteella erottaen sisä-, ulko-, syövyttävät ja korkean lämpötilan olosuhteet;

5. Valitse samasta materiaalista valmistetut litteät aluslevyt, jousialuslevyt ja mutterit välttääksesi eri materiaalien välisen kosketuksen aiheuttaman sähkökemiallisen korroosion ja pidentääksesi käyttöikää.
